PLC电抗器异响识别

1、基本情况

        2018年7月11日9时左右，某换流站运维人员巡视发现极2换流变网侧PLC电抗器区域有明显、持续的异响。运维人员用望远镜观察、红外测温、紫外检测等手段对PLC电抗器及周边设备进行了检测及对比，均未发现异常。

2、结果分析

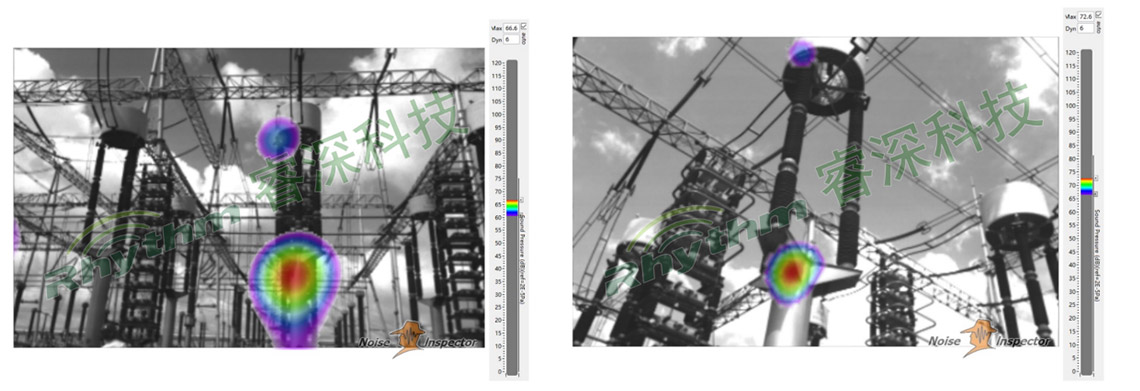

        采用声成像仪对异响范围内的电抗器设备进行了检测，分析异响声纹特征发现其在1KHz以上出现了较多的特征频谱（图中红色圈起部分），对特征量从不同测试方位进行成像分析，发现两处较强的异响位置在B相电抗器本体附件与支架处，并且位于B相电抗器本体附件处的声源频率高于支架处的声源，结合电抗器本体的结构可以推断，位于本体附件处的声源为异响产生的主要原因，在电抗器本体与支撑座交界位置可能存在部件松动，在电磁力激励下产生剧烈振动，激发出宽频带的噪声。
        随后对极2换流变网侧PLC电抗器区域进行检查工作，在检查过程中发现极2换流变网侧PLC电抗器L1B相与西侧支撑绝缘子连接处均压棒螺栓存在严重松动，并有滑丝现象，与声成像分析结果一致，在更换螺栓，并对其他结构连接处进行检查和紧固后，设备复役，电抗器异响消失。

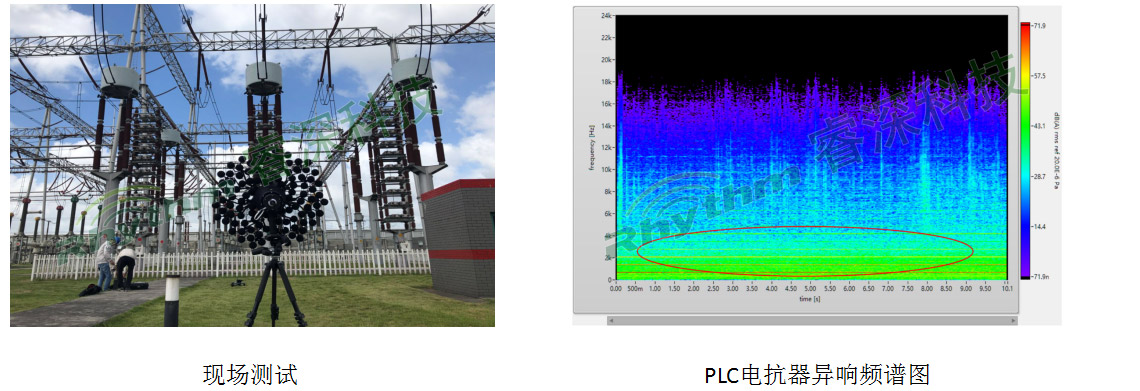

声成像定位异响源位置

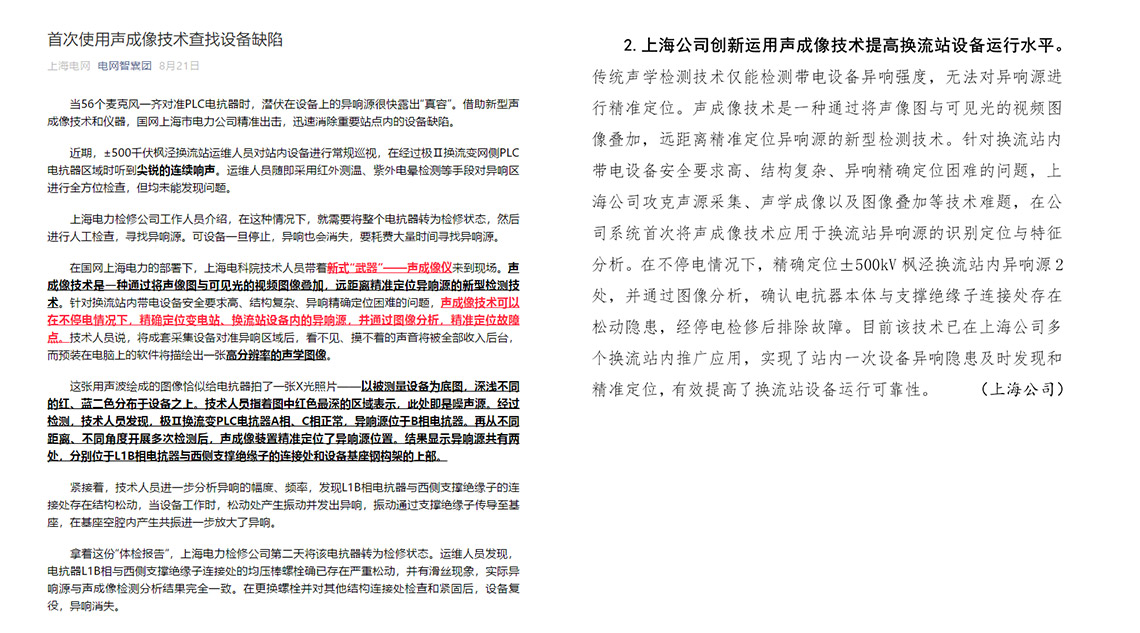

3、媒体报道
