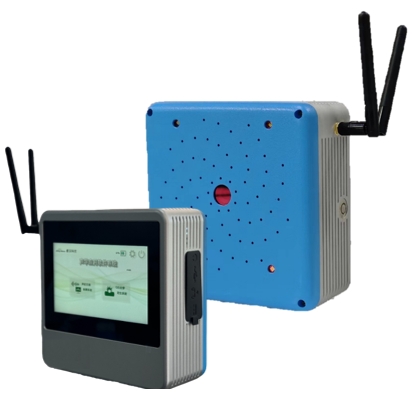

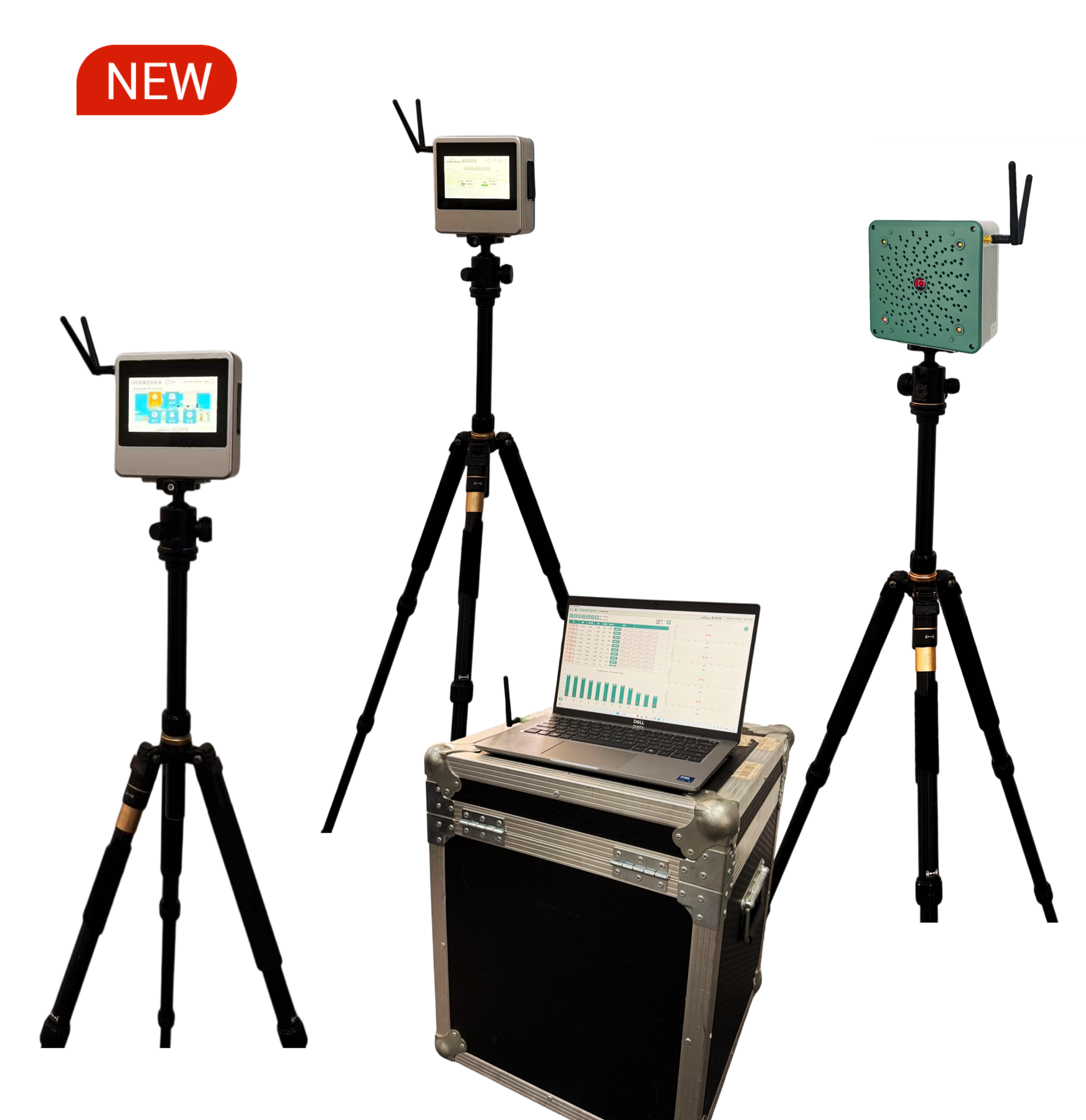

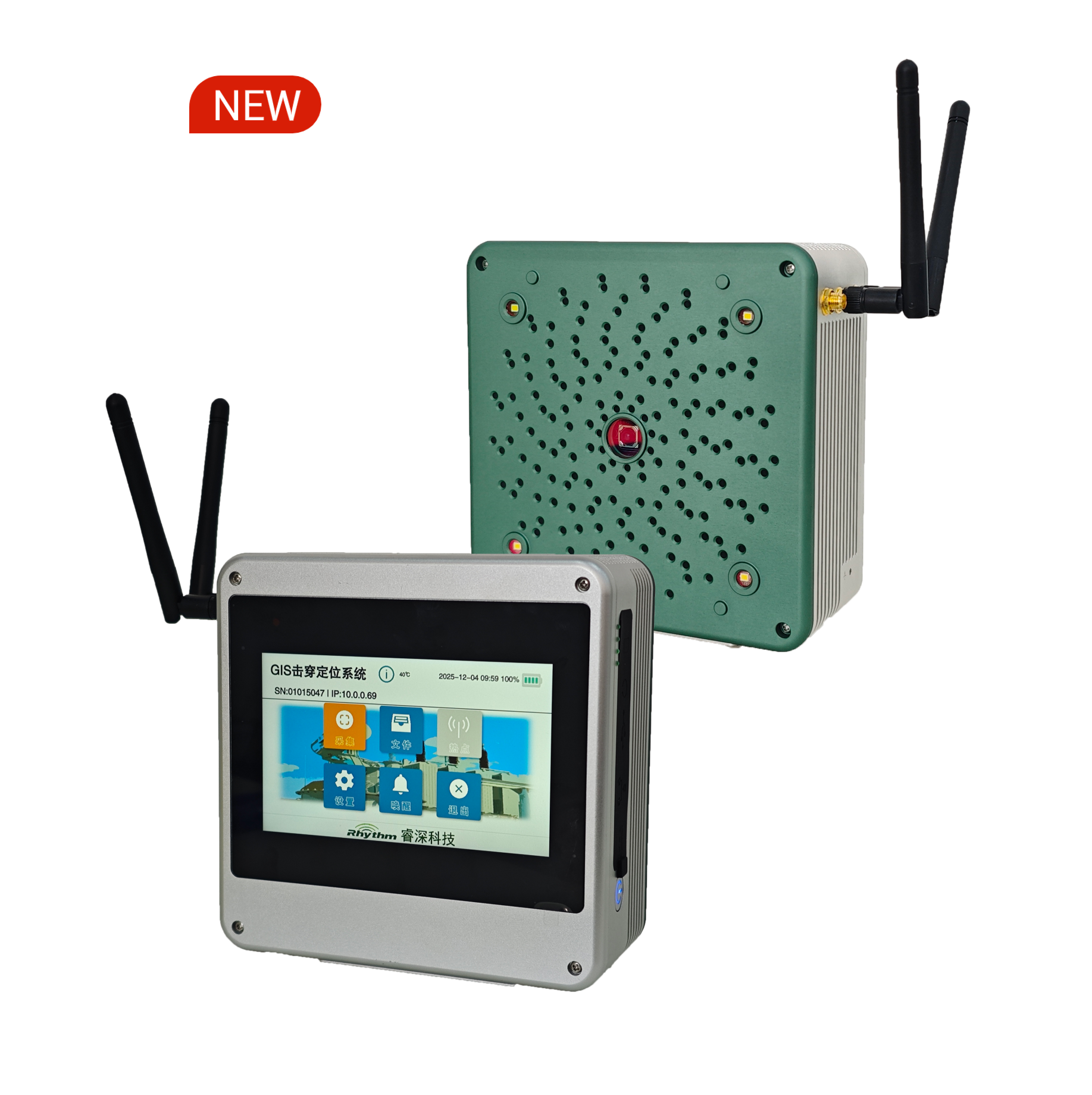

BL-100耐压击穿定位系统突破传统以往接触式传感器技术，采用非接触式传感器，为电气设备的状态监测和故障诊断提供了更为高效和精准的解决方案。相比传统接触式传感器，非接触式传声器阵列具有更广泛的应用场景和更高的可靠性。采用无线传输架构多台设备联合组网，通过非接触的检测方式，捕捉仅持续数毫秒的GIS击穿信号，基于200帧/秒实时成像速率快速定位GIS击穿位置。
- 详情介绍
- 应用
GIS振声可视化监测及缺陷定位诊断系统，睿深自主研发针对GIS故障问题全面监测排查，结合声学、振动信号数据综合分析诊断。系统可随意调节成像模式或振动模式，支持历史数据回查，一键截图数据分析结果。实时呈现不同的特征值数据，在线定位诊断GIS故障及缺陷。智能分析频段，低、中、高频一键切换，也可自由调节频率范围、动态范围，满足不同客户使用要求。
|
基本参数 |
•设备型号：BL-100 •产品尺寸：151*145*76mm •重量：1.2kg
•麦克风：72-176选配
•采样率：200kHz
•麦克风频率范围：10 Hz-100 kHz •成像频率范围：2000 Hz-100 kHz •工作范围：33 dB-120 dB •识别动态范围：40 dB •测量距离：0.1 m to ∞ Resolution •分辨率：24-Bit •声学成像帧率：200帧/秒 •接口：以太网/WiFi/LoRa/4G •IP等级：IP54 •显示屏：5寸
|
|
产品特点 |
•非接触式测量，布置方法简单、安全性高 •系统待机时间长，防护等级高
•测量范围广，定位方案丰富、灵活度高
•不易受电磁环境干扰，稳定性好
•不受能见度影响、可昼夜工作
|

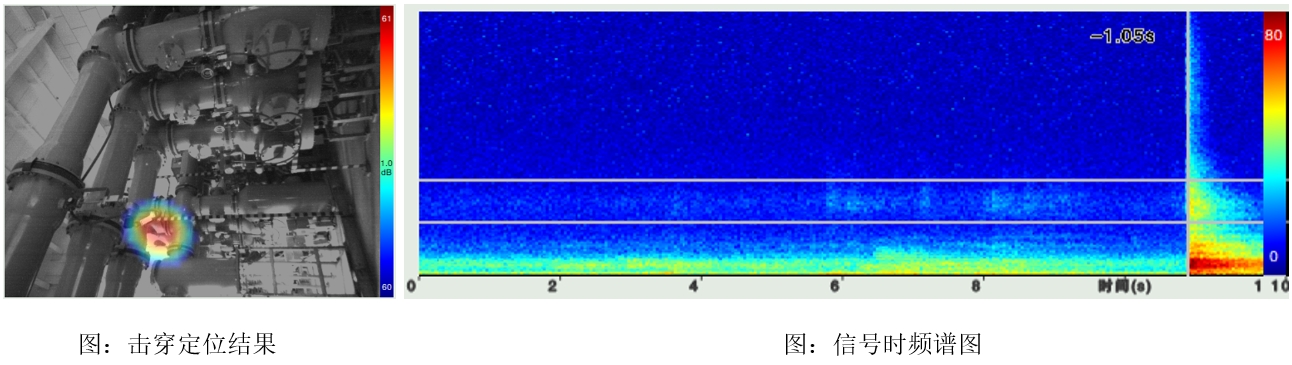

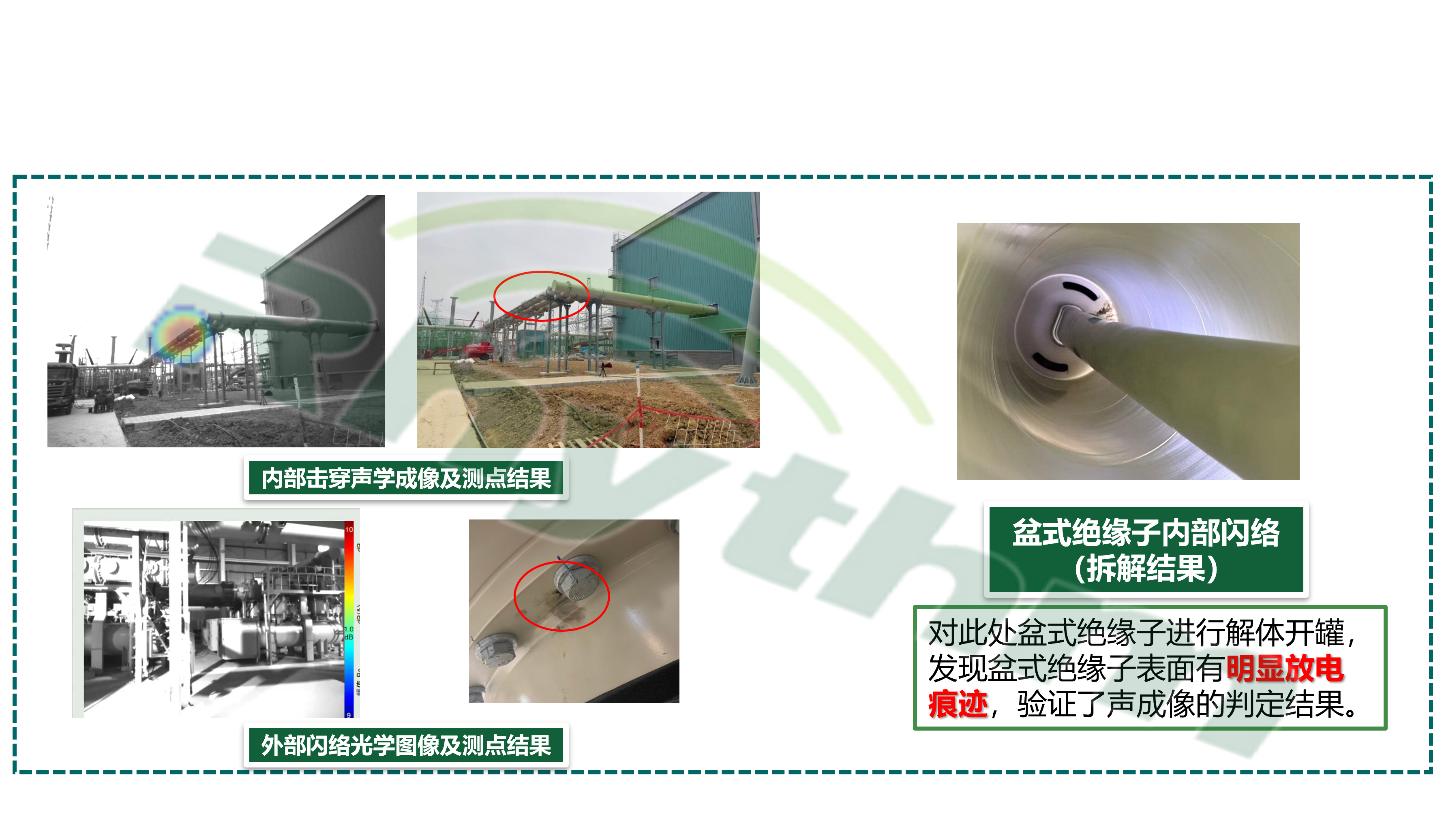

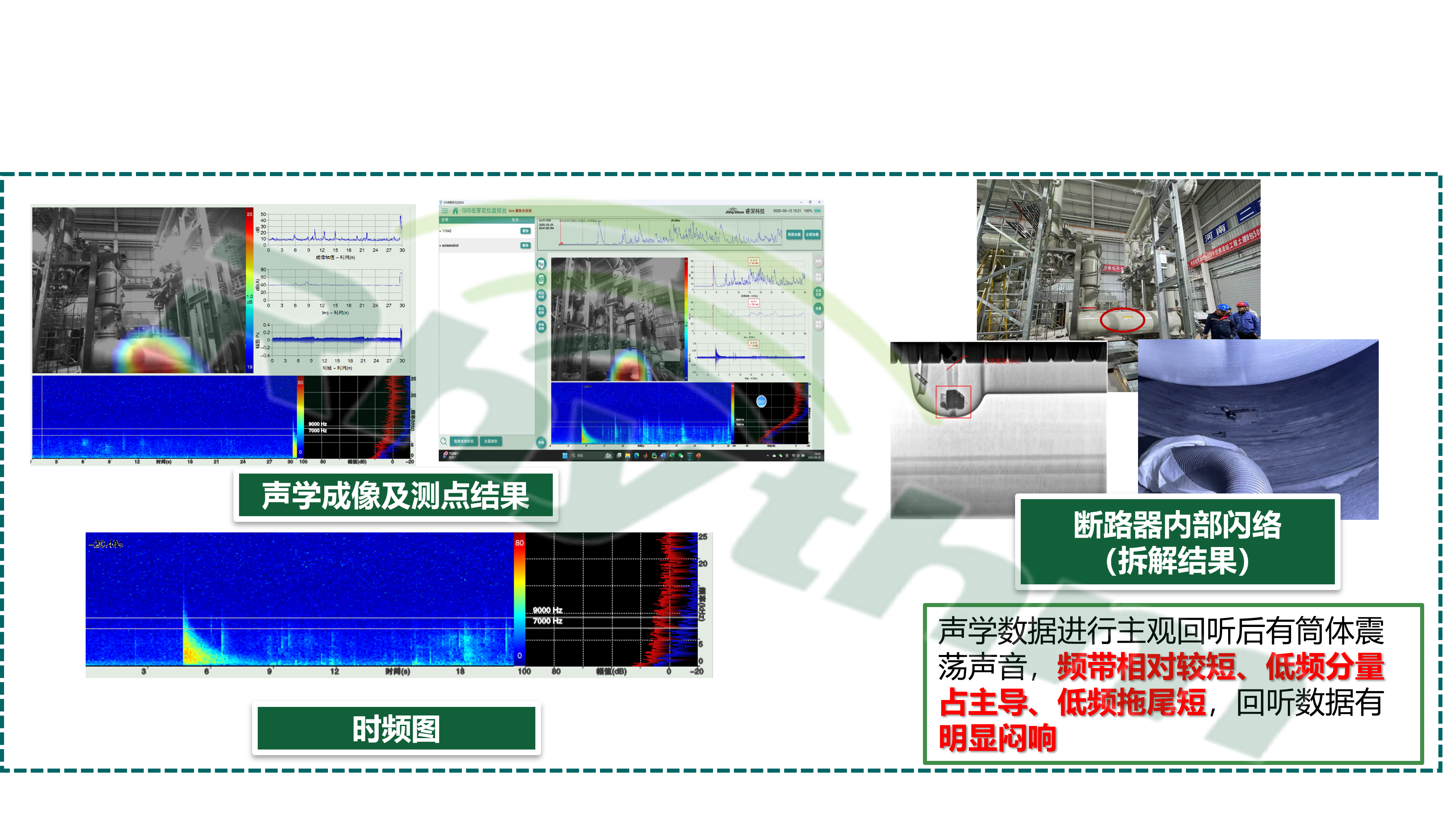

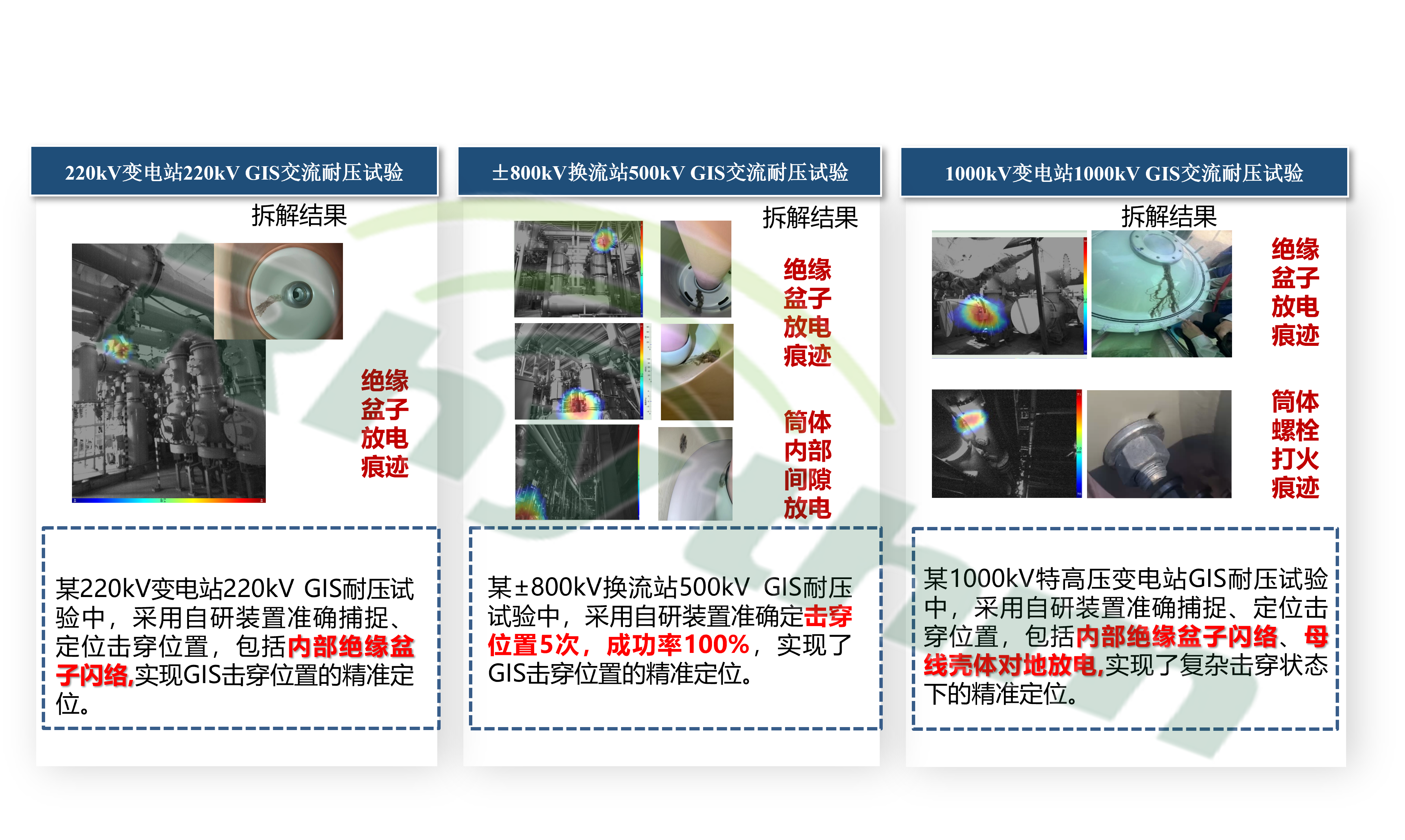

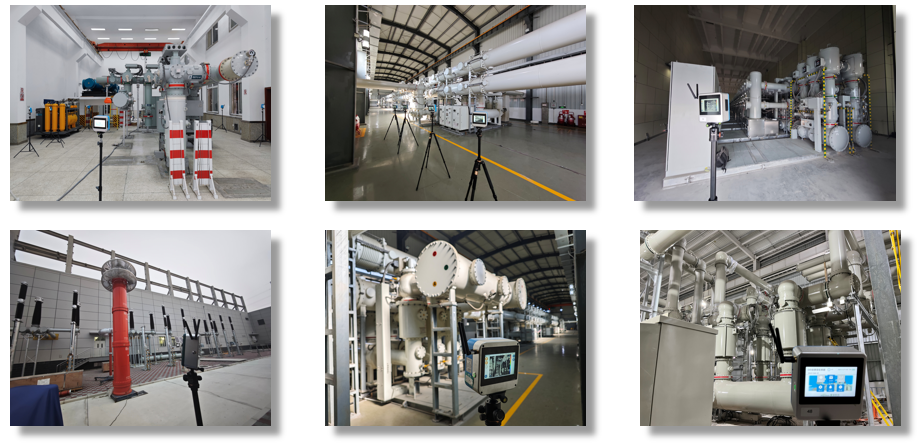

某220kV变电站220kV GIS设备进行投运耐压试验，B相发生瞬态异响击穿。声成像定位了一处位置，断开此区域气室后重复升压通过，现场拆解后出现明显放电痕迹。

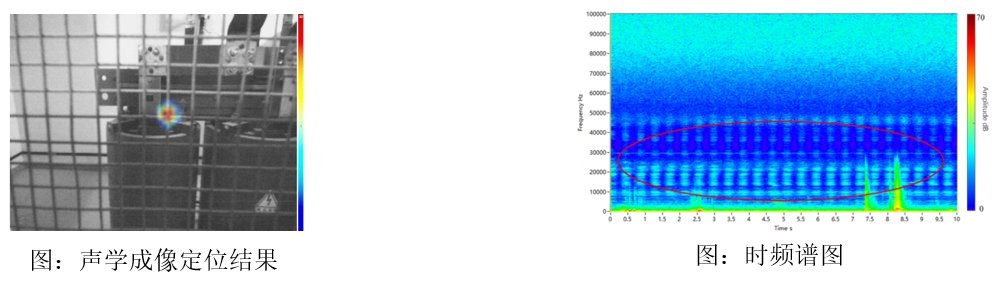

某10kV干式变压器异响的时频谱图如图所示，时频谱图显示声信号覆盖可听声频段和超声频段，总体呈现明显的周期性宽频带脉冲信号特征，并存在个别瞬时高强度信号。声学成像定位结果如图所示，声源位于变压器C相上部铜排处。停电检查发现该位置测温线缆与铜排有接触，存在放电痕迹。变压器消缺后重新投运，异响消失。

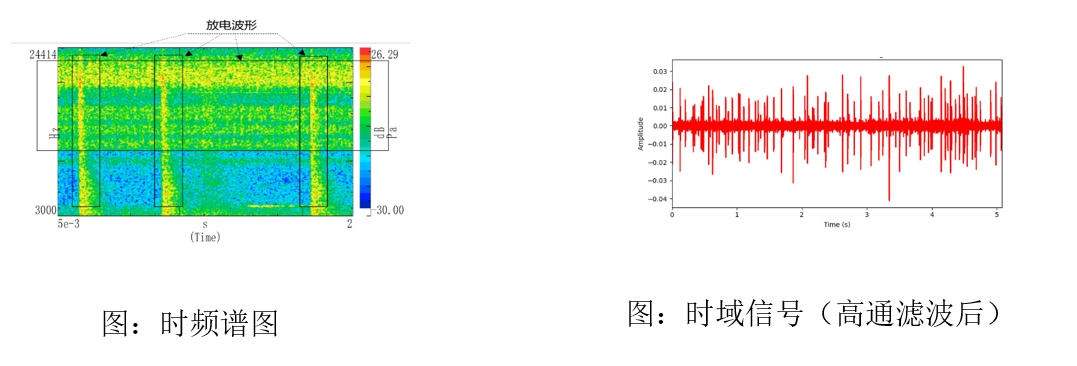

某220kV变电站发现投运的GIS存在异响。声学成像结果显示，异响信号定位结果均位于A相TYD上。异常声信号表现出瞬态宽频特征，出现瞬间能量在整个测试频段均匀分布，出现时间间隔没有规律。滤波后发现其时域波形、时频域波形均有明显的放电脉冲信号，并在10000Hz以上存在明显的宽频能量簇，具有放电信号的典型特征。

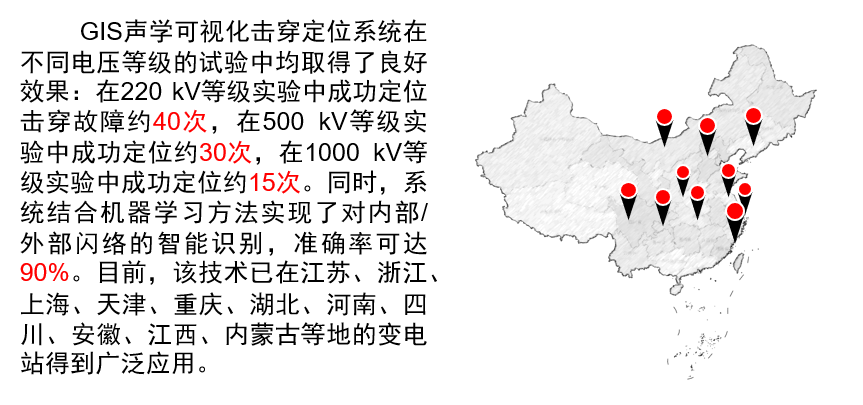

基于多种机器深度学习算法，分析诊断GIS故障类型，归类缺陷问题建立本地数据库，并结合睿深已有的GIS故障数据模型，全方位、多角度分析解决GIS使用问题。可进行数据回查与分析对比，需要时可一键回查历史数据、日志。提供多种对比类型，横向包括不同的测点、设备，纵向包括不同的站点。直观反映GIS设备产生差异的原因，从而找到优化方法。系统根据时间节点实时反应GIS运行状况，节点可调。如遇故障，系统自动警告并上报故障类型。好处在于，提升工作人员事故应急处理速度，降低事故风险，做到有迹可寻。相同故障出现时，即可查询历史处理方法，做到有“法”可依。
