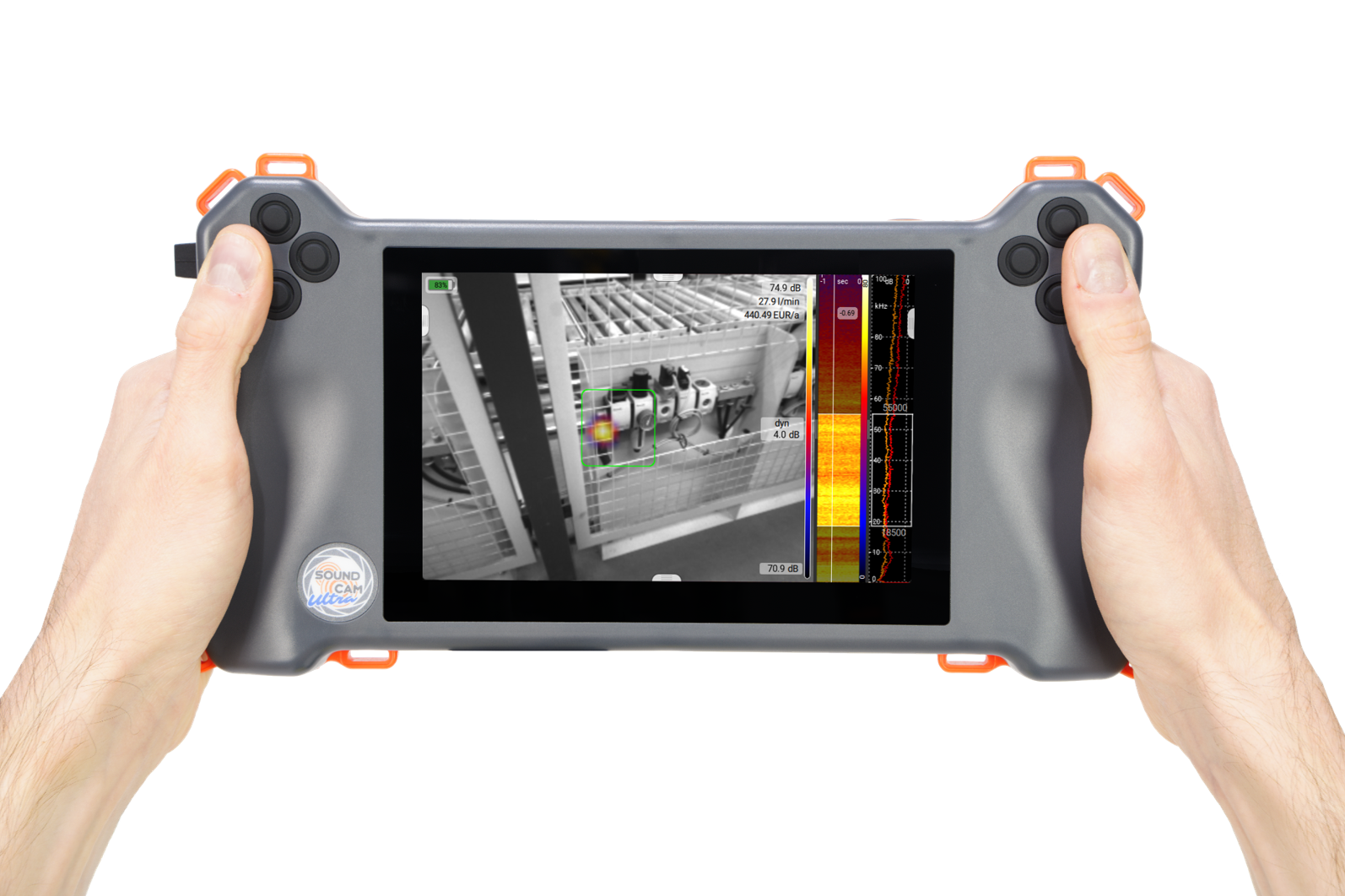

超声波声学成像仪是一款手持式超声波声学成像设备，通过非接触的采集方式捕捉测试对象的声学信号，给出声源位置的同时直观显示了测试对象的声源强度和频谱等特征信息，可以在高达100kHz的宽频率范围内使用， 使其适合各种应用，例如用于产品开发，气体泄漏和局部放电，在听觉和视觉之间建立高效的联系，使异响定位和声学分析变得简单易行。
- 详情介绍
- 内容
|
基本参数
|
•设备型号：SoundCam Ultra 3
•产品尺寸：310*160*55mm
•重量：1.5kg
•麦克风：
176个MEMS麦克风
•采样率：200 kHz •声压级：Max. 120 dB •动态范围：40 dB •麦克风分辨率：24-Bit •光学镜头分辨率：640 * 480 px @ 56fps •视场角：70°x 55°(水平x垂直) •声学成像帧率：100 FPS •显示屏：7寸触摸屏 •显示分辨率：1280 * 800 •夜视：支持 •附加传感器：支持 GPS •补光灯：4枚LED •按键：8个自定义按键+电源键 •红外摄像头分辨率：160 * 120 •红外有效测量范围：高增益模式：-10℃ to + 140℃
低增益模式：-10℃ to +140℃ •存储：1TB M.2 SSD
•接口：Ethernet/USB A 3.0/ USB C/音频3.5mm
•电池：10h •电源：20 V via USB C •防护等级：IP54
|
|
产品特点 |
•采集设备和显示模块相整合，便携高效设计
•适用于异响诊断、泄露检测、放电追踪
•内置红外热成像仪，可同时关联测试声学与温度
•后处理提供多达数10种高清算法
|
