3D声学成像系统

3D Array

       由德国CAE Software & Systems公司自主研制的，基于3D波束形成技术的声源定位系统3D Array。该系统将被测声源置于传声器立体阵列中，进而对被测对象的每个表面进行声学测量，其成像结果可映射至被测对象的3D模型上，用于显示该对象的空间特性。其中3D波束形成算法对麦克风阵列尺寸没有任何限制，从小至800 mm x 800mm x 800 mm的立体空间到整个消声室空间，定位结果同样具备较高的分辨率。可应用于NVH与异响、质量控制、异响检测、漏声测量、产品开发、试验台噪声、风洞测试、瞬态声源和稳态声源测试等方面。

• 重量：约10kg

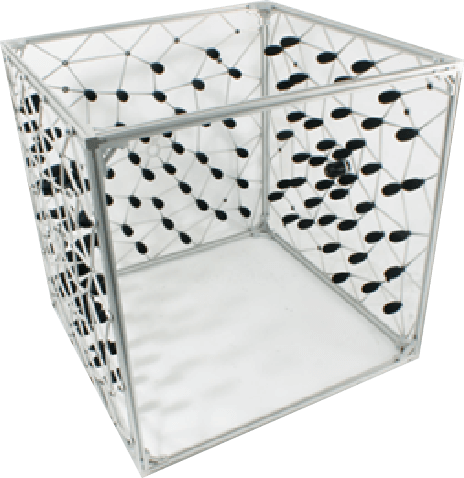

• 阵列尺寸：800*800*800mm（可定制）

• 256枚高精度模拟传声器

• 测量范围：33dB-120dB

• 测量距离：被测对象置于阵列内

• 分辨率：24Bit

• 识别动态范围：高达40dB

• 接口：以太网

• 全通道数据记录

• 在线实时成像

• 离线后处理分析

• 多种定位算法


• 在线分析软件功能
• 支持实时调整测量频段
• 100FPS高速实时声音定位结果
• 用户可调的高动态范围

• 支持实时FFT分析
• 数据导出:（音频、视频、图像）
• 实时在线显示选定通道的音频波形、频谱、倍频程、声压级趋势等信号
• 一次测量完待测对象所有面的声泄露3D图像/影像显示
• 高级处理模块
• 可导入测试对象的3D模型
• 所有通道原始信号存储记录功能
• 对记录的数据后处理可进行不同算法的后处理分析
• 对信号的频率、时间和图片区域进行自由截取分析，实现三者自由调整识别
• 支持对多个文件、多个数据段、不同分析方法的批处理分析
• 支持 Matlab和Labview算法集成和验证，用户可自行开发算法注入程序
• 具备3D波束形成算法
• 自动生成报告
