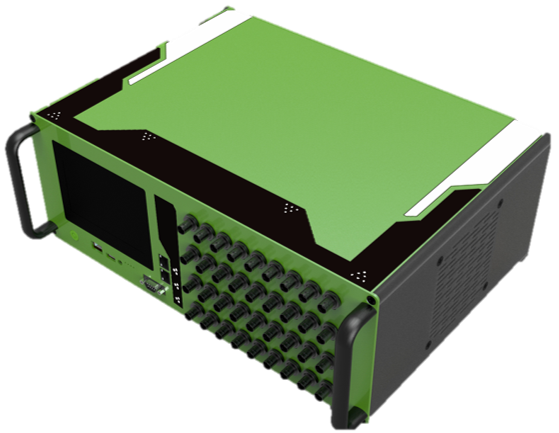

SigInside® RS400 是一款面向高端工业应用设计的智能振动噪声分析系统，采用一体化架构，将高精度数据采集、专业级信号调理、实时信号处理和可视化分析四大核心功能完美整合。该系统支持多达32通道同步数据采集，采样率最高可达102.4kHz，确保信号采集的极致精准。可作为旋转机械状态监测、产品NVH性能测试及前沿科研实验的理想解决方案。支持IEPE、电压、电荷多种传感器接入，并配备EtherCAT、RS485等工业级通讯接口，可灵活扩展以满足不同场景需求。系统配备5英寸触控显示屏，配合直观的人机交互界面，让复杂的振动噪声分析变得简单高效，为工业智能化和数字化转型提供强大技术支撑。
- 详情介绍
- 应用
|
基本参数
|
•设备型号：RS400
•产品尺寸：430*300*160mm
•重量：7.2kg
•模拟输入通道数：32
•模拟通道采样率：256Hz~102.4Hz（五档可调）
•分辨率：24-bit
•转速输入通道数：4
•接口：以太网、USB3.0、RS485、PLC
•IP等级：IP54 •电源：100V - 250V~50Hz/60Hz
•存储：128GB
•显示屏：5寸电容式触控屏
|
|
产品特点 |
•多模态传感，精准捕捉异常
•高精度实时分析能力，快速定位异常振动源或噪声特征
•多种传感器和接口，工程应用更广泛
•智能数据管理与通讯
|
|
软件系统
|

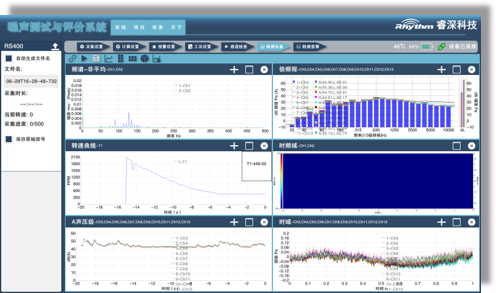

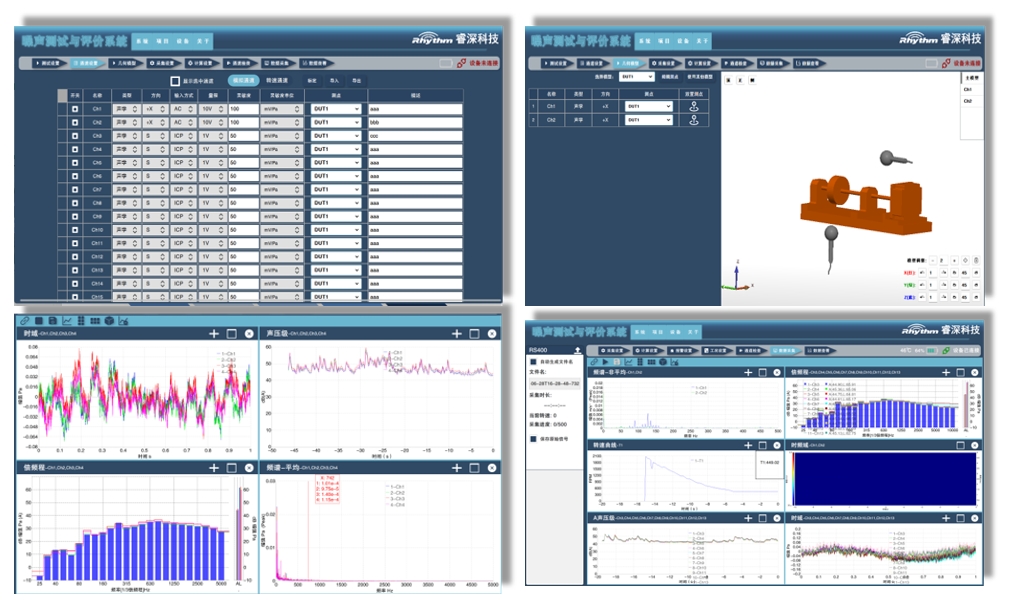

SigAnalyzer高级分析软件是一款多功能测量分析平台，集声学、振动及转速测量于一体，具备实时采集、分析与记录能力。其核心功能包括： 1）振动测量支持位移/速度/加速度三参数检测，提供多种滤波器和频谱分析（FFT算法支持PSD、互谱等12种分析模式）； 2）噪声测量涵盖Leq/Lmax等参数，兼容ABCZ计权，提供倍频程分析和9种窗函数选择； 3）特色功能包含频域瀑布图动态分析、多模式数据记录（循环/触发等）、数据比对与音频回放； 4）电力设备专项分析含谐波占比、频段能量等10余种特征参数； 5）支持统计分析（28种指标）和频率切片分析，配备时域滤波与三维可视化工具（STL模型支持）。系统提供谱线可调，支持多光标联动和曲线数据处理，满足工业检测与故障诊断的多元化需求。 6）SigAnalyzer软件支持多个系列硬件系统接入，并可实现多台主从设备的同步协同运行。
|
