GIS异响识别

1、基本情况

        某1000kV变电站GIS出现异响，采用传统的听诊法基本也能判断异响来源于GIS设备的B相出线套管，但是没有数据做支撑的判定对于我们的电气设备故障诊断而言显然缺乏力度，并且无法更进一步的进行识别分析。

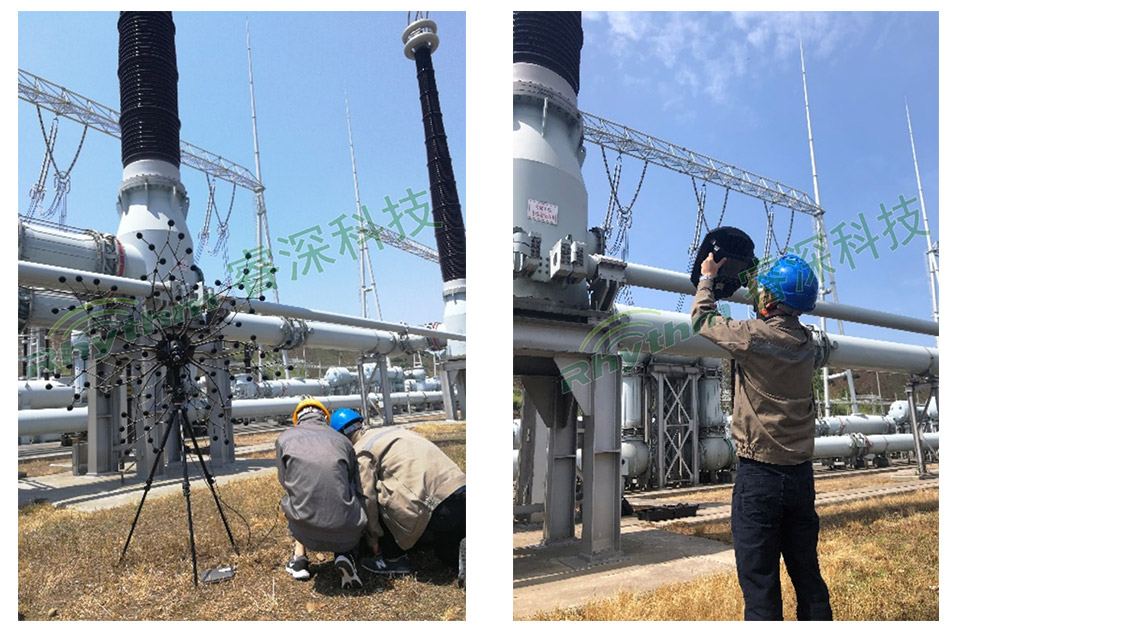

        本次测试对A相正常出线套管、B相异常出线套管、远场多套管分别进行了三组测试，利用不同数据对于该GIS的异响进行了深入分析。

2、结果分析

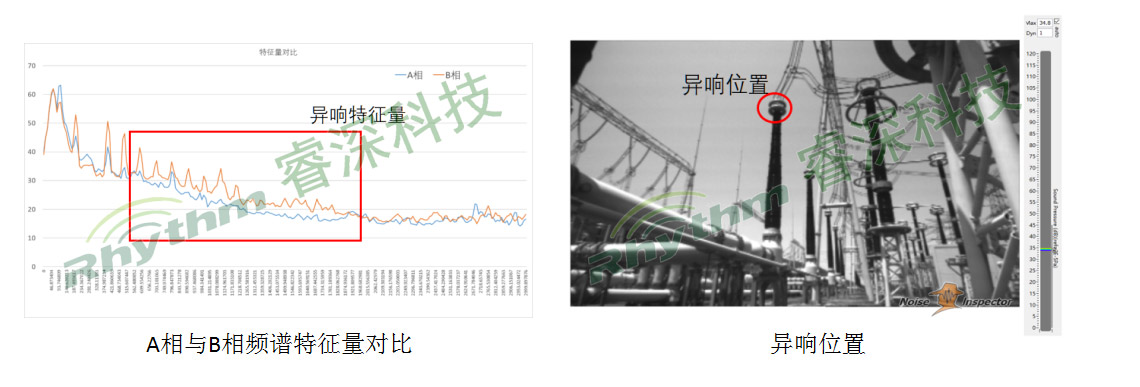

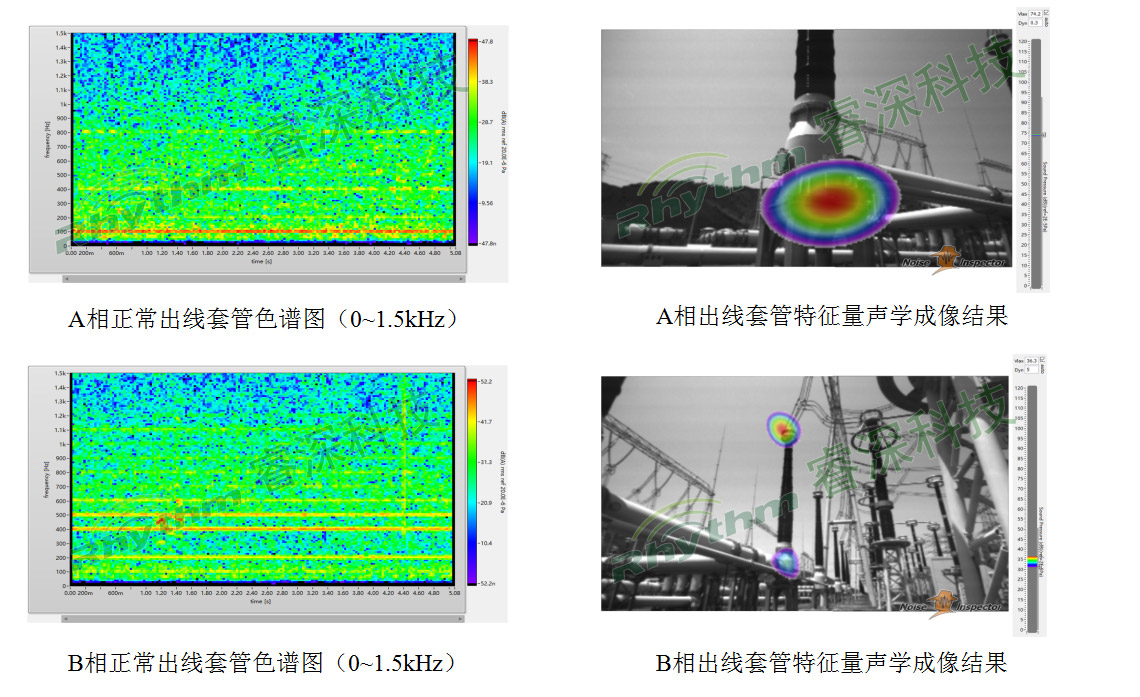

        对比正常的A相声纹结果与声学成像结果，发现在主能量区域的300Hz~2kHz内B相出现套管的声压级有明显的抬升，这就是人耳感受到异常噪声的原因，对异响特征量进行成像计算后检测出异响位置。
