应变测试

2019-08-06    8421

1 测试目的和意义


        在受力较大的位置或较为重要结构上,对受力结构的应力变化进行监测,对产品结构设计进行校核。


2 分类及应用场景


        桥接方式:
        有1/4桥接,一般应变测量大部分都使用此方法;
        半桥接,复杂应变环境下需要消除某一应变的影响,例如温度补偿,消拉测弯;
        全桥接方法,需要补偿,且精度要求高。
        应变类型:
        静应变、动应变及复合应变,静力加载工况下产生静应变,例如静力加载试验;动力加载下产生动应变,例如振动试验;复合载荷产生复合应变,例如风扇叶片同时产生静应力和动应力。


3 方案设计

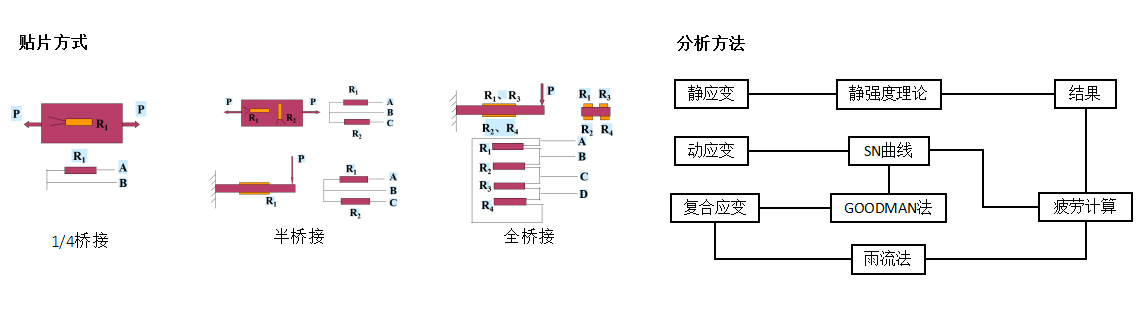

应变测试应用1

4 应用案例

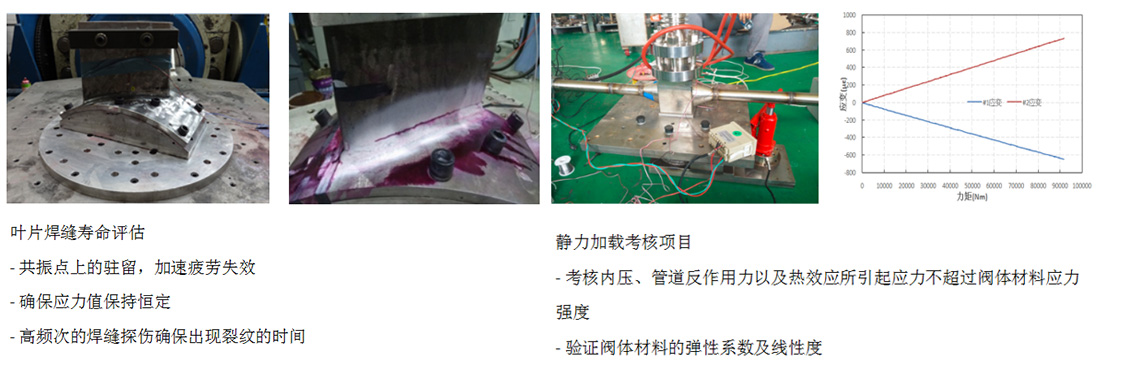

应变测试应用2
