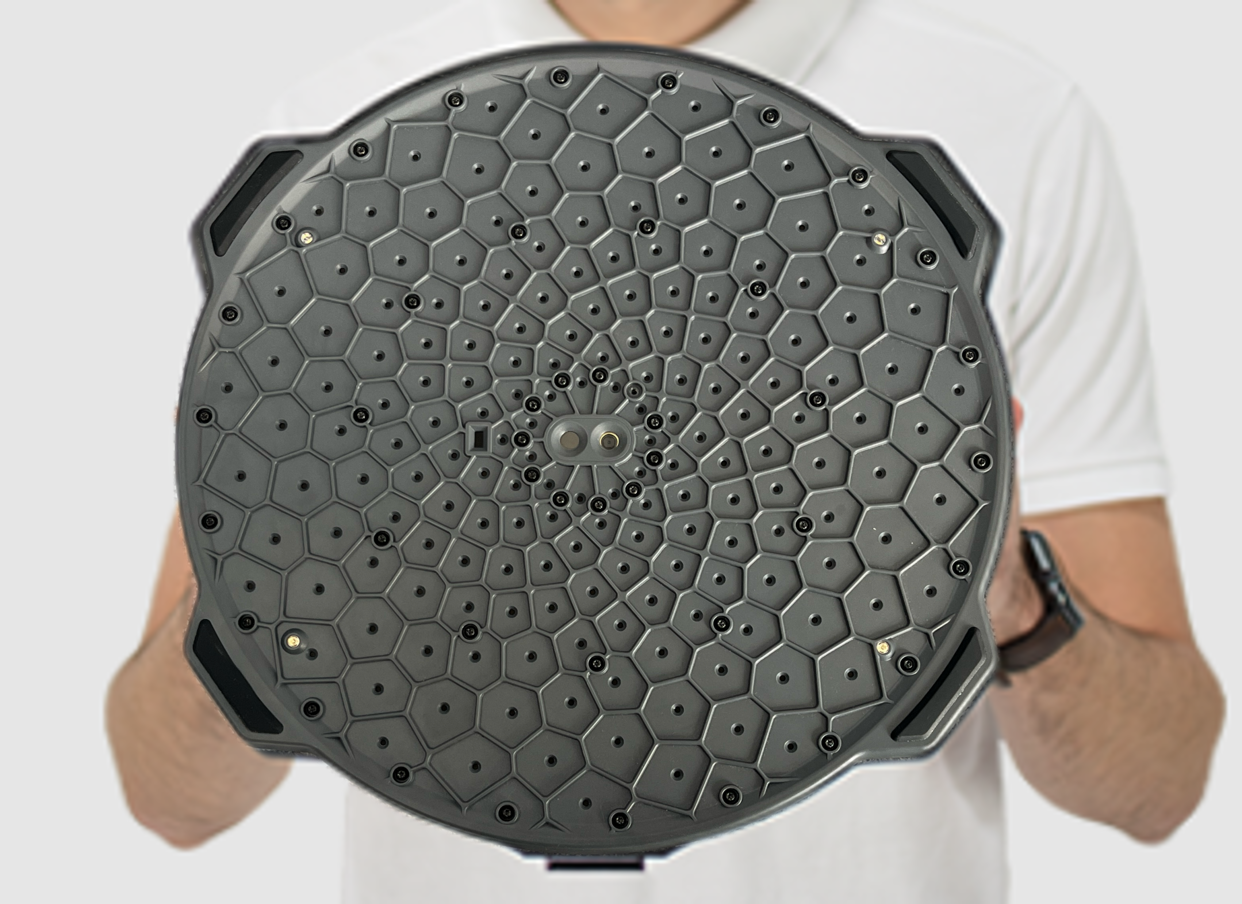

NVH异响声学成像仪是一款小巧便携的声学成像仪，凭借其卓越的性能和强大的功能，能够迅速帮助客户解决各种问题。这款手持式设备能够实时定位声源并即刻生成图像，将测试结果直观地展示在屏幕上。

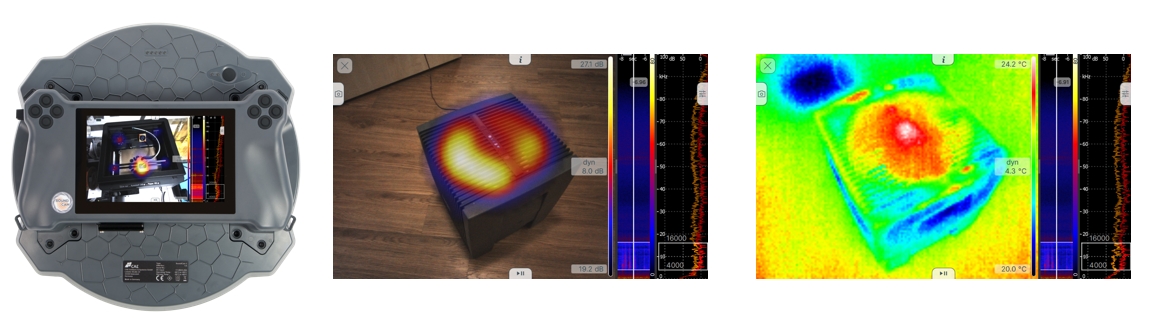

对于工程技术人员来说，通过视觉处理信息是一种更为便捷的方式。手持式声学照相机将复杂的声学数据转化为可视化图像，并配备了红外摄像头，在听觉与视觉之间建立了高效的联系，极大地简化了对声学信号的分析与诊断过程。
- 详情介绍
- 应用
|
基本参数
|
•设备型号：SoundCam 3
•产品尺寸：340*340*100mm
•重量：2.6 kg
•麦克风：
176个MEMS麦克风
•采样率：200
kHz
•麦克风频率范围：Up to 90 kHz
•声压级：Max. 120 dB
•动态范围：40 dB •麦克风分辨率：24-Bit
•光学镜头分辨率：1280 * 800 px @ 40fps
•视场角：74°x 51°(水平x垂直) •声学成像帧率：100 FPS •显示屏：7寸触摸屏 •显示分辨率：彩色 1280 * 800 •夜视：支持 •附加传感器：支持 GPS •补光灯：4枚LED •按键：8个自定义按键+电源键 •红外摄像头分辨率：160 * 120 •红外有效测量范围：高增益模式：-10℃ to + 140℃ 低增益模式：-10℃ to +140℃
•存储：1TB M.2 SSD
•接口：Ethernet/USB
A 3.0/ USB
C/音频3.5mm
•电池：3.5h •电源：20 V via USB C •防护等级：IP54
|
|
产品特点 |
•便携式测量设备，一体化设计
•简洁化设计，适用于巡检与在线监测
•在线分析结果，可识别瞬态异响
•高动态范围和分辨率
•通用型的数据文件格式
|
